초저온용기

CHART INC(전 MVE) 의 LGC 초저온용기는 1960 년대 세계최초로 개발되어 전세계 초저온용기의 Standard로 자리매김한 대표 제품입니다. 사용성, 안전, 품질의 우수성을 바탕으로 연구소, 의료, 제약, 화학, 반도체, 식품생명 등의 다양한 산업체에 널리 사용되고 있습니다. 그 외에 고객 CUSTOMIZED 별도 주문사양으로 국내 자체 제조로 고객맞춤 설계를 통해 극저온솔루션을 제공하고 있습니다.

CHART 초저온용기의 장점

  • - KGS(한국가스안전공사 검사품), DOT CODE 따른 최고의 품질, 성능
  • - 35년 이상 국내 초저온용기 시장을 선도한 제품
  • - 액체질소(LN2), 액화산소(LOX), 액화알곤(LAR), 액화탄산(LCO2), 액화헬륨(LHE) 사용에 최적화된 용기
  • - 초저온용기 원천기술보유의 신뢰성, 안정성
  • - 진공단열 이중 구조로 액화가스 보존, 단열성능 우수
  • - SAFETY FIRST! 1차 안전밸브, 2차 파열판식밸브 이중 안전구조
  • - 사용자중심 최적의 설계로 및 쉬운동작
  • - 마그네틱 방식의 액면계 적용

CHART INC LGC 초저온용기 세부규격

Model SERVICE NominalCapacity
(L)		 기화기
내장
(GAS USE)		 이동용
바퀴
(SB)		 Diameter
（cm）		 Height
（cm）		 RegulatorSetting
(MPa/Psi)		 1차안전
Relief
Valve Setting
(MPa/Psi)		 2차안전
Rupture Disc
(MPa/Psi)		 NER
(% Per day /LN2기준)		 목적/비고
120LP LO2,
LN2,
LAR
LNG,
LCO2		 110 　 O 50.8 130 0.12/18 0.15/22 1.38/200 2 의료용,연구소, 제약, 세포보관 등 저압으로 주로 액화질소를 사용함.
160LP 176 O 　 50.8 152 0.12/18 0.15/22 1.38/200 1.5 의료용, 연구소, 제약, 세포보관 등 저압으로 주로 액화질소를 사용함
160MP 176 O 　 50.8 152 0.86/125 1.58/230 2.76/400 1.9 산업용 일반모델, 공간협소 등에 용이
160HP 176 O 　 50.8 152 2.07/300 2.41/350 4.14/600 1.9 주로 산소절단,
용접에 사용
200VHP 204 O 　 50.8 167 3.10/450 3.45/500 4.82/700 2 레이저 절단,용접 등 초고압 압력에 사용
230LP 240 　 O 60.6 163 0.12/18 0.15/22 1.38/200 1.5 의료용, 연구소, 제약, 세포보관 등 저압으로 액화가스를 사용
230MP 240 O O 60.6 163 0.86/125 1.58/230 2.76/400 1.8 산업용, 연구소 등 일반모델
450HP 428 O O 76.2 188 2.07/300 2.41/350 4.14/600 2.1 바퀴/파렛트프레임포함
(옵션)
사양문의
LHEDEWAR
100		 LHe
(액화헬륨)		 110 　 O 60.6 155 　 10psig
Relief V/V		 12psig
Relief V/V		 1.25 연구소, 초전도,
의료용, MRI 등
LHEDEWAR
250 		275 　 O 85.6 168 　 10psig
Relief V/V		 12psig
Relief V/V		 1
LHEDEWAR
500		 550 　 O 110.8 180 　 10psig
Relief V/V		 12psig
Relief V/V		 1
두진 초저온 고객요구 CUSTOMIZESIZE, 압력에 따라 DEWAR & 극저온 PRESSURE VESSEL 제작(가스안전공사 검인품)
주문제작 가스

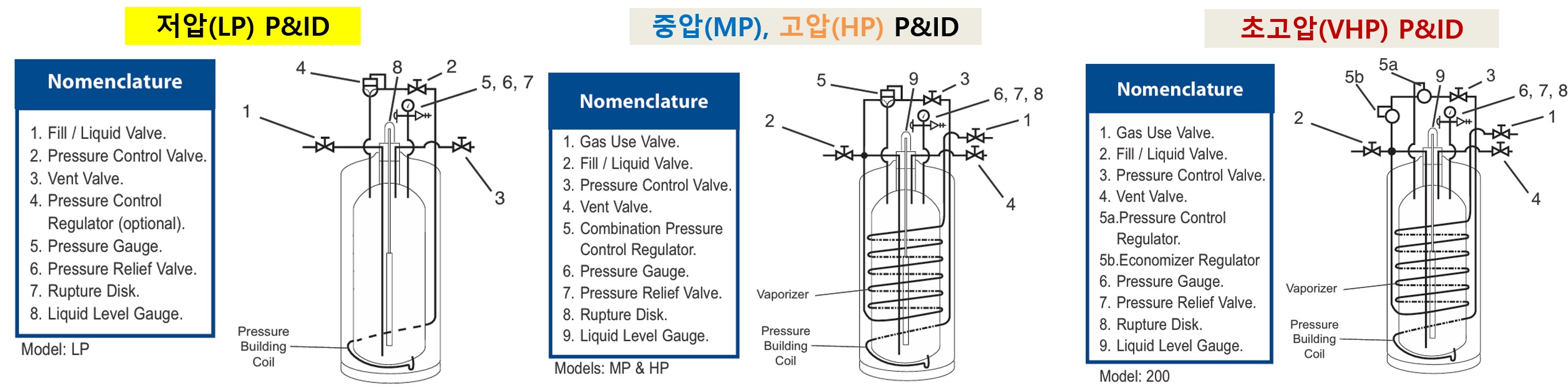

초저온용기 구조

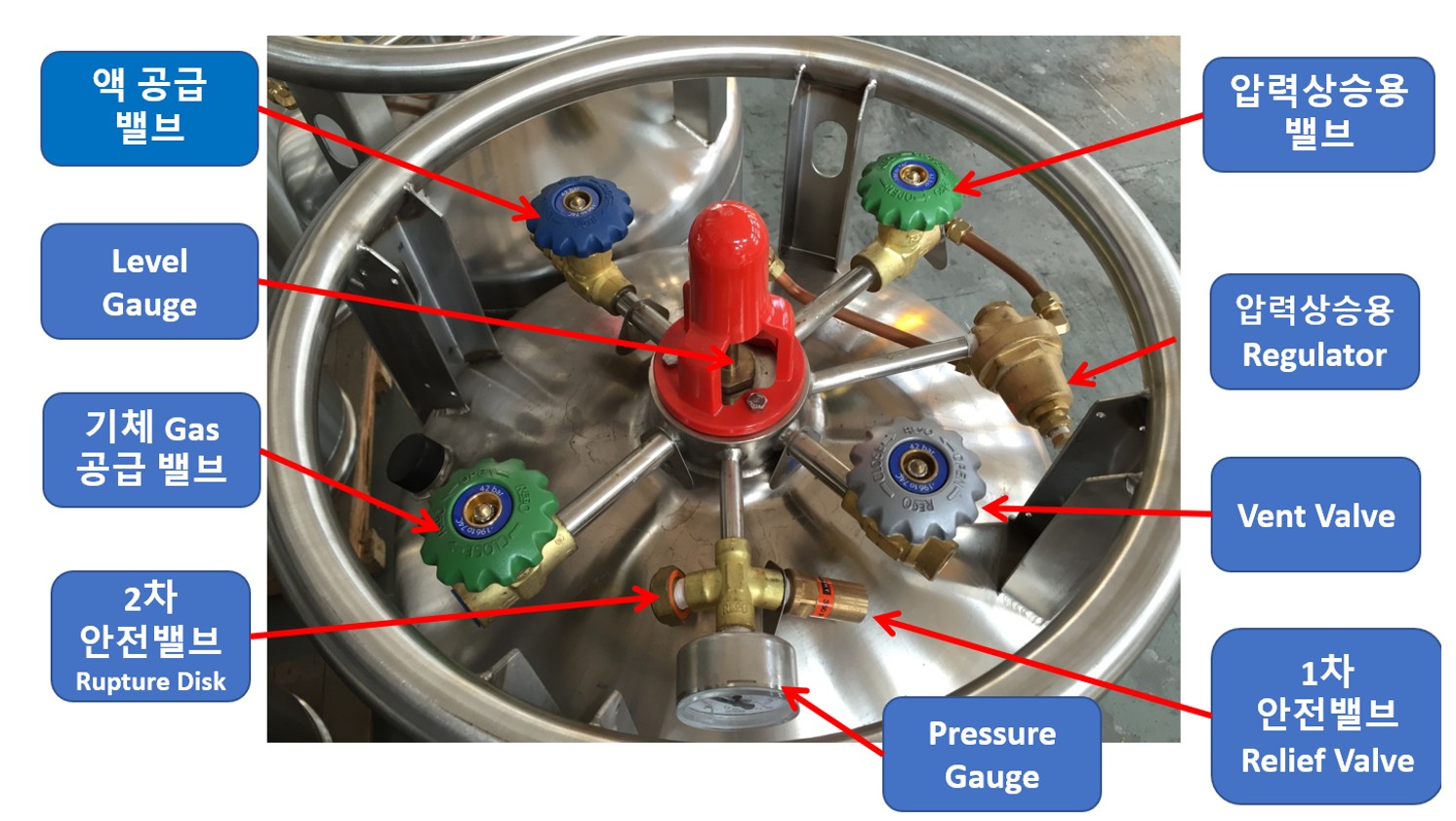

초저온용기 조작

초저온용기 ACC

  • 160L용 이동 카트

  • 초저온용 호스/ 진공호스/ 액화헬륨용 TRANSFER 진공배관

  • 초저온 안전용품(초저온장갑, 고글, 앞치마 등)

  • 액화헬륨 이송용 진공배관&진공호스
