CRYOGENIC ENGINEERING | DESIGN | MANUFACTURING | INSTALLATION | SERVICE

LN2 DOSER 액체질소주입기는 주로 음료 대량생산 설비시설에 적용되는 CAN, 유리, PET 등의 용기내부에 액체질소를 주입하여 캔 및 페트 상부의 용존 산소량을 감소시켜 음료 변질을 억제합니다.

용기에 들어간 액체질소가 기화되어 내부압력 증가로 찌그러짐을 방지하여 제품파손을 방지하고, 용기의 경량화가 가능합니다.

본 장비의 액체질소 주입은 연속, 점사 주입이 가능하며, LN2 공급 시스템의 진공 유지로 최적화된 공급과 효율성을 자랑합니다.

두진/CHART 액체질소주입기 장점
  • 액체 질소가 700배로 기화/팽창하는 물리적 특성을 바탕으로 PAKCAGING 하는 기술
  • 용기에 들어간 액체질소가 기화되어 내부압력 증가로 찌그러짐을 방지 (제품파손 방지)
  • 페트의 용기 두께 줄임으로 경량화 가능, 원자재 절약으로 인한 단가 절약 및 환경개선
  • 질소가 용존산소량을 밀어내고 제거하여 음료의 변질을 억제
  • 초저온시스템 구축 경험(35년) 최적화된 설계 및 CAPA에 따른 사양선정 가능

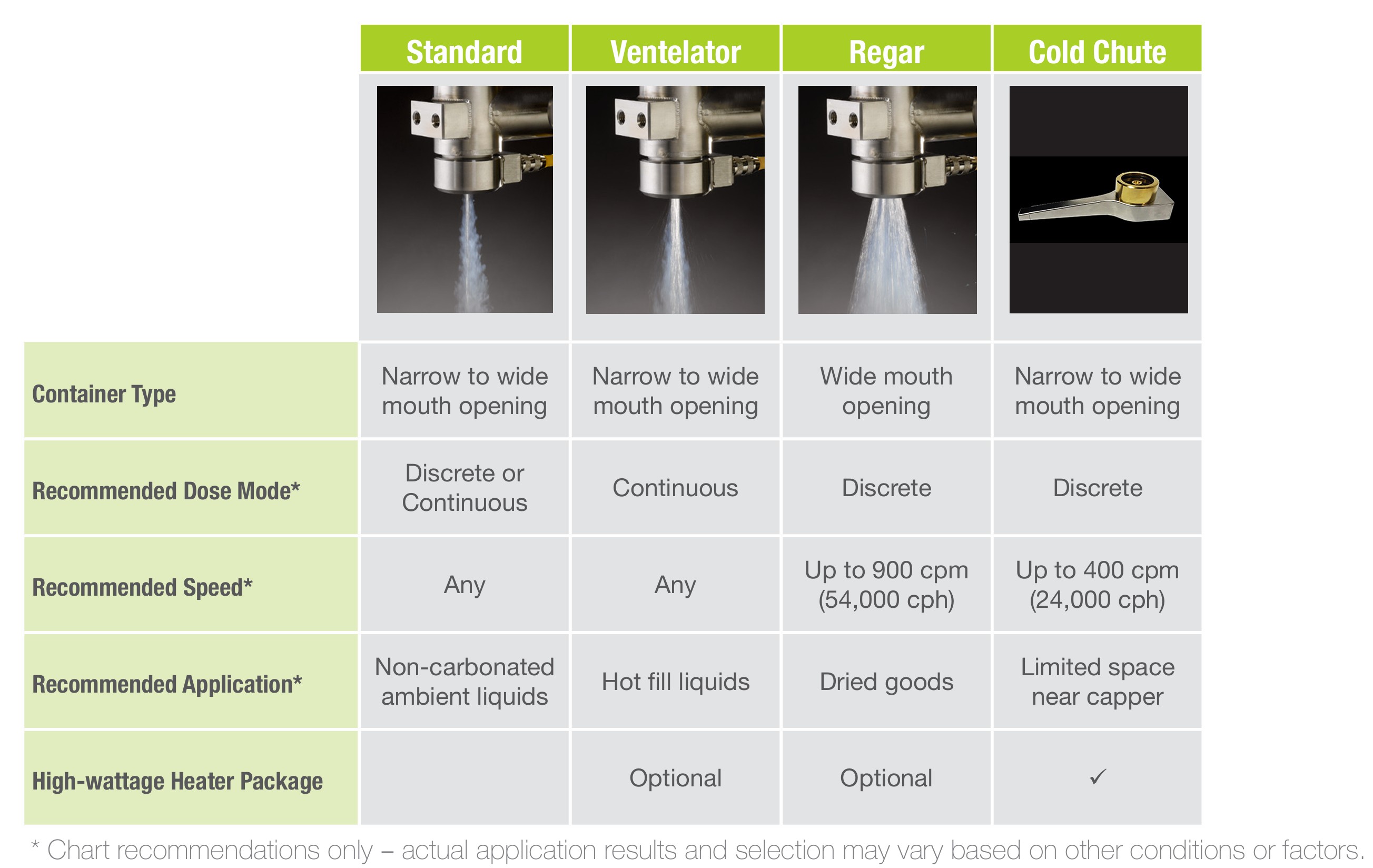

작동 방식

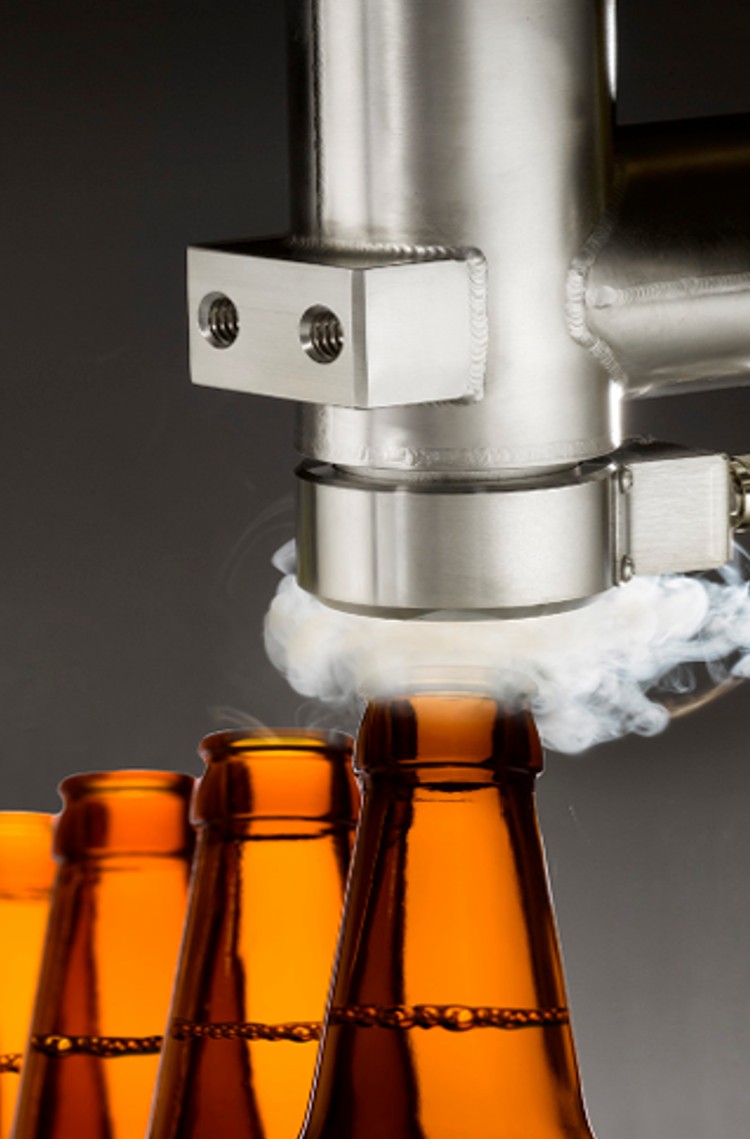

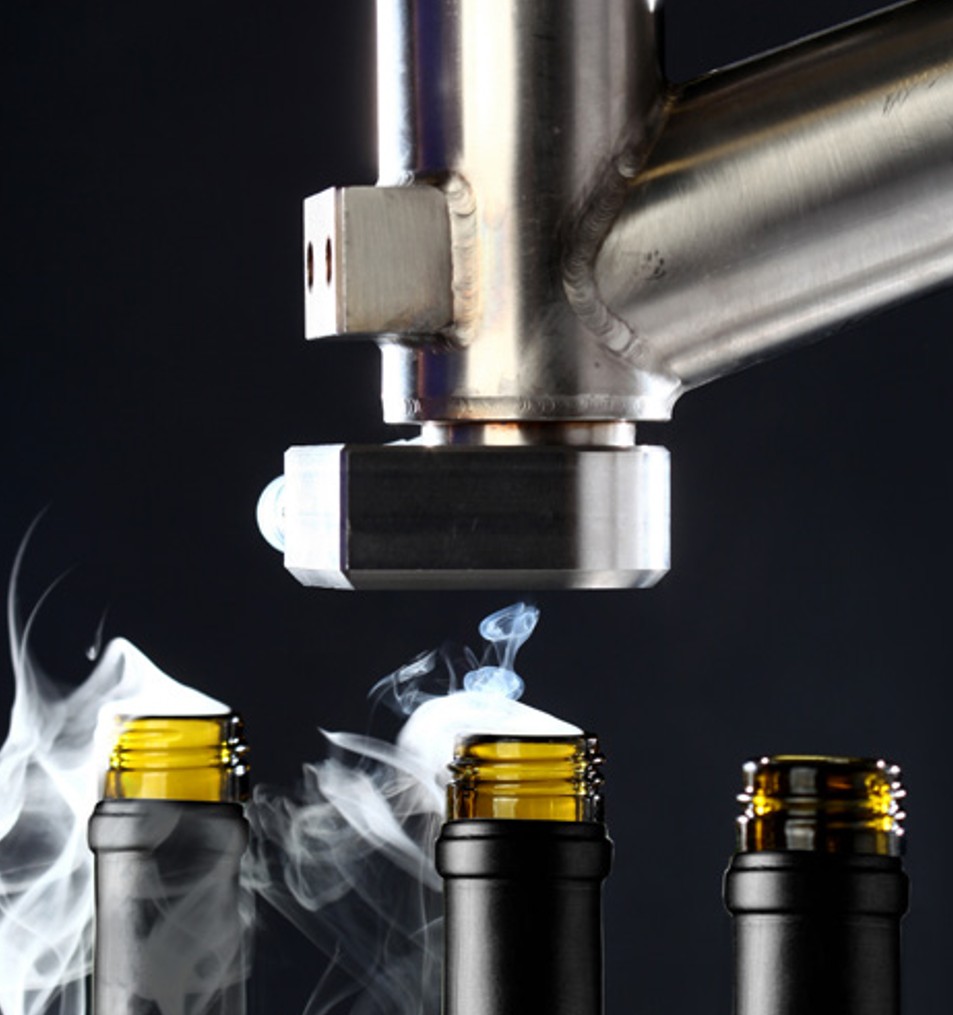

  • 초저온 저장탱크에서 초저온 진공배관을 통해 최종적으로 액체질소주입기(DOSER) 에 LN2가 공급되어 주입기 HEAD로 방출되며, 센서가 속도를 감지합니다.
  • 센서가 주입할 용기의 존재를 감지합니다. 감지되면 HEAD 작동 밸브가 OPEN되고 SETTING된 LN2의 양이 정확히 배출됩니다.
  • PLC는 터치스크린 컨트롤판넬을 통해 센서, 제어 장치 및 인터페이스를 통합하는 데 중요한 역할을 합니다.

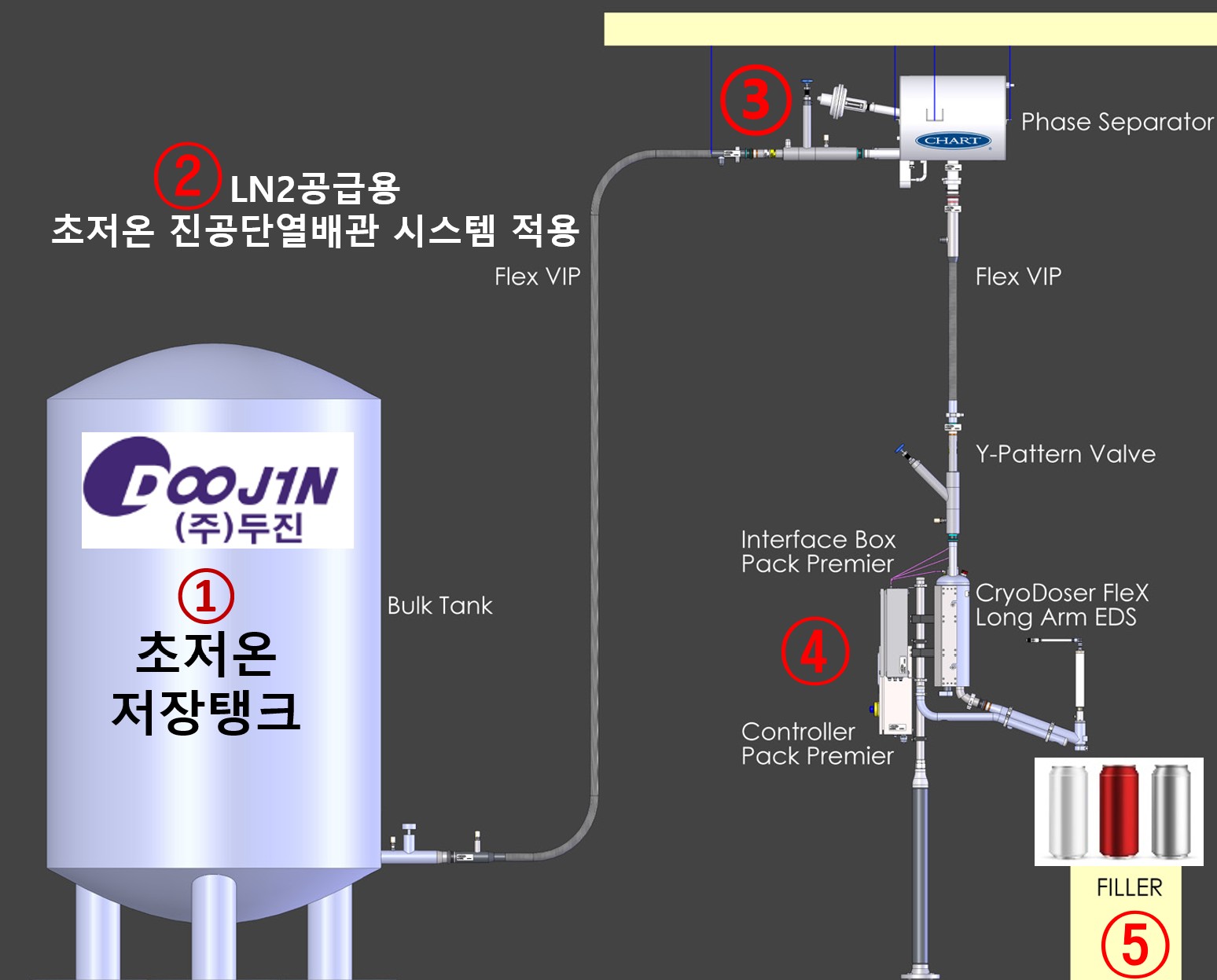

액체질소주입기 시스템 구성

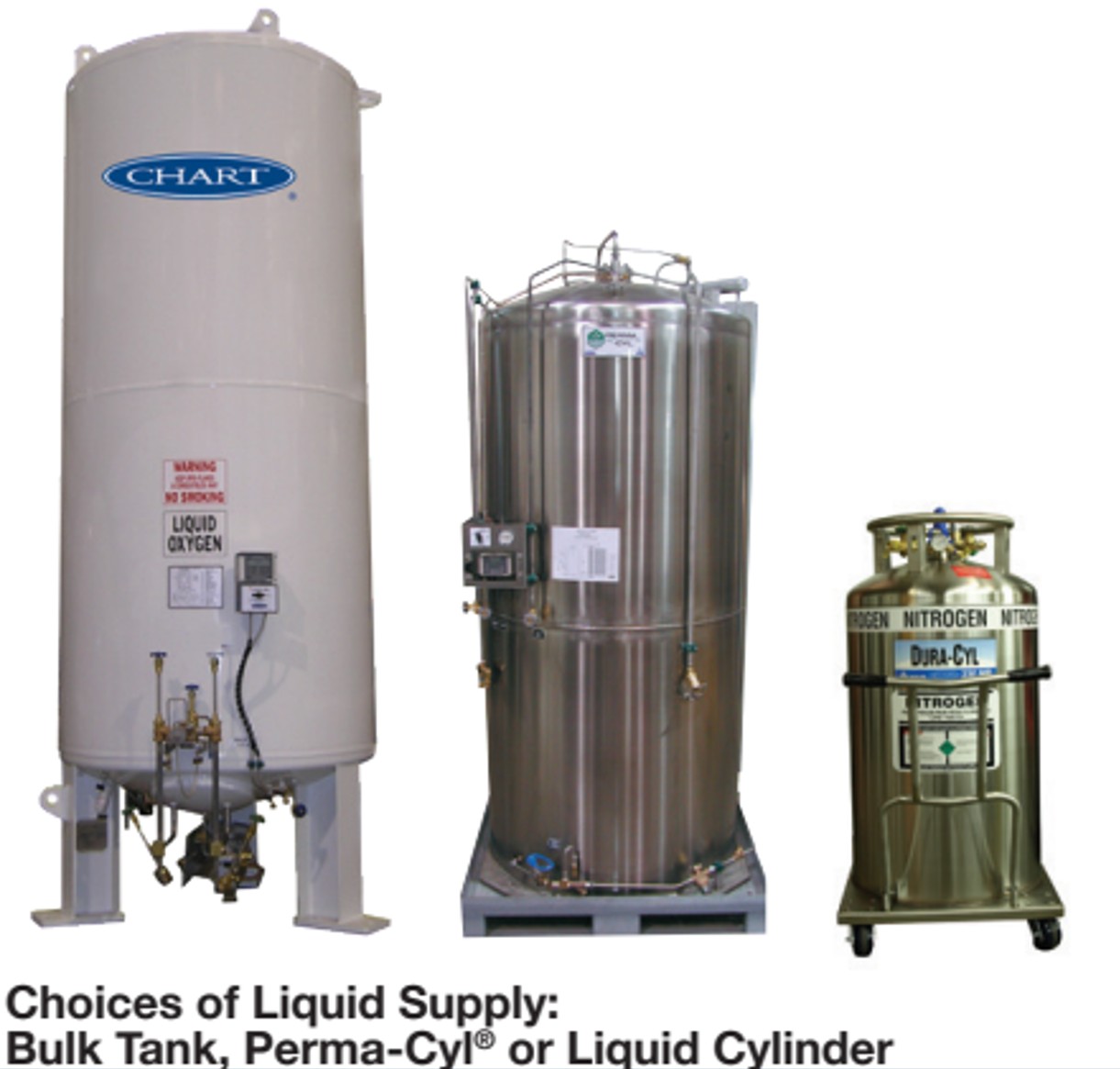

  • ①초저온 저장탱크/용기
    액화질소 등 초저온액체가스를 장기간 저장, 공급할 수 있는 진공단열방식의 저장탱크.176L의 소형 초저온용기부터 Capa에 따라 1Ton, 100Ton

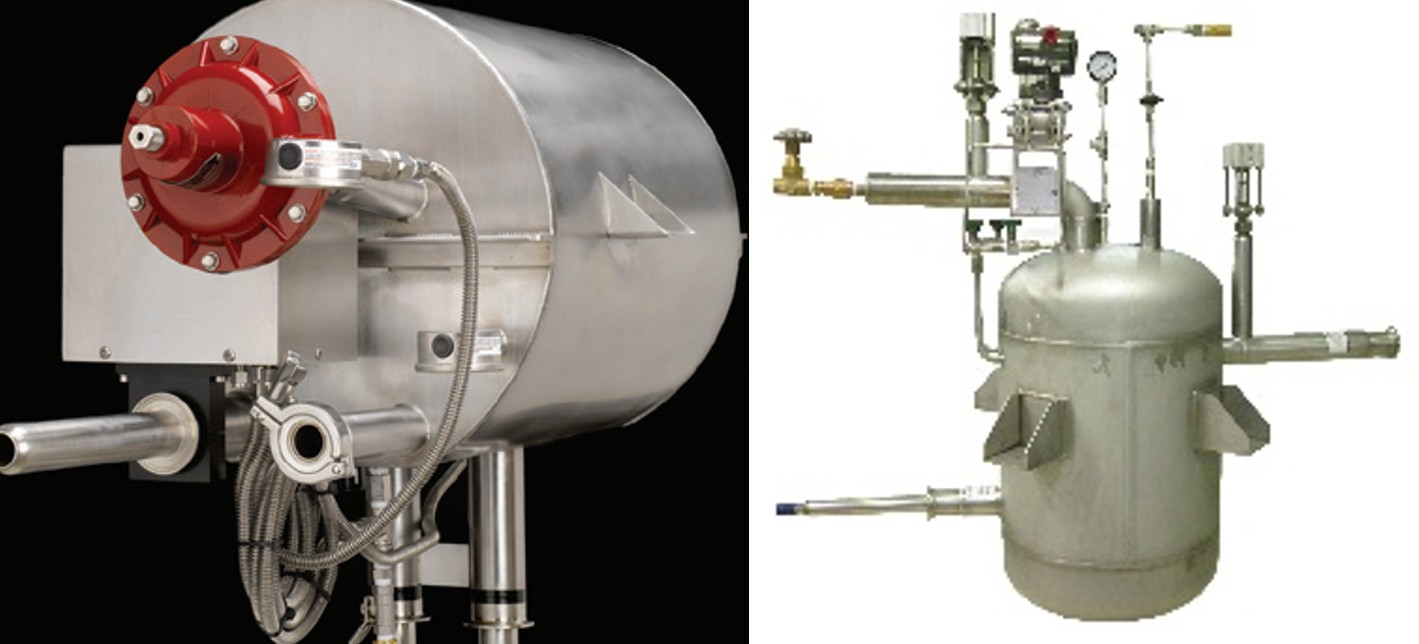

  • ③LN2 기액분리기(Phase Separator) KGS가스안전공사 검사품
    액체질소(LN2 공급 시 Cool Down으로 발생된 기체질소는 외부로 방출 되도록 하고, 탱크내부는 순수한 액체질소가 저장되고, 기체는 외부로 방출됨.
    기액분리기는 LN2의 Level과 내부압력을 제어하고, 기화되어 탱크의 내압상승시 설정압력에 도달하면 Sol Valve를 통해 외부로 기체를 방출함. 설정압력 미달 시 외부 기체질소가 투입되어 내부압력을 설정압력으로 유지하며, 액체질소주입기에 일정한 압력 및 LN2공급

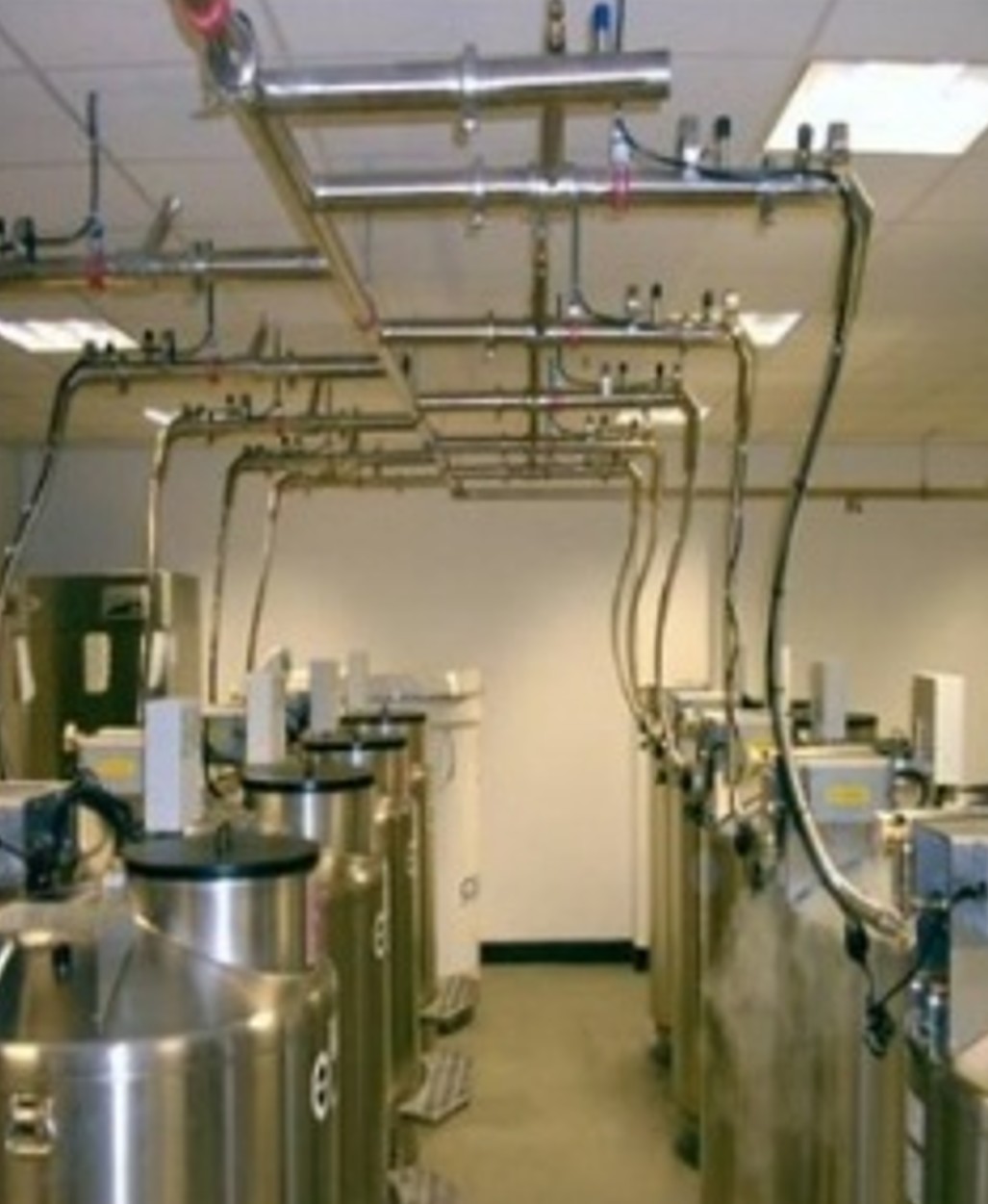

  • ②초저온 진공배관
    액화질소 등 초저온 액체가스 공급용 진공상태의 이중단열구조의 배관으로 공급시 기화손실을 최소화 하고 LN2를효율적, 최적으로 공급하기 위한 특수배관

  • ④Control Pannel

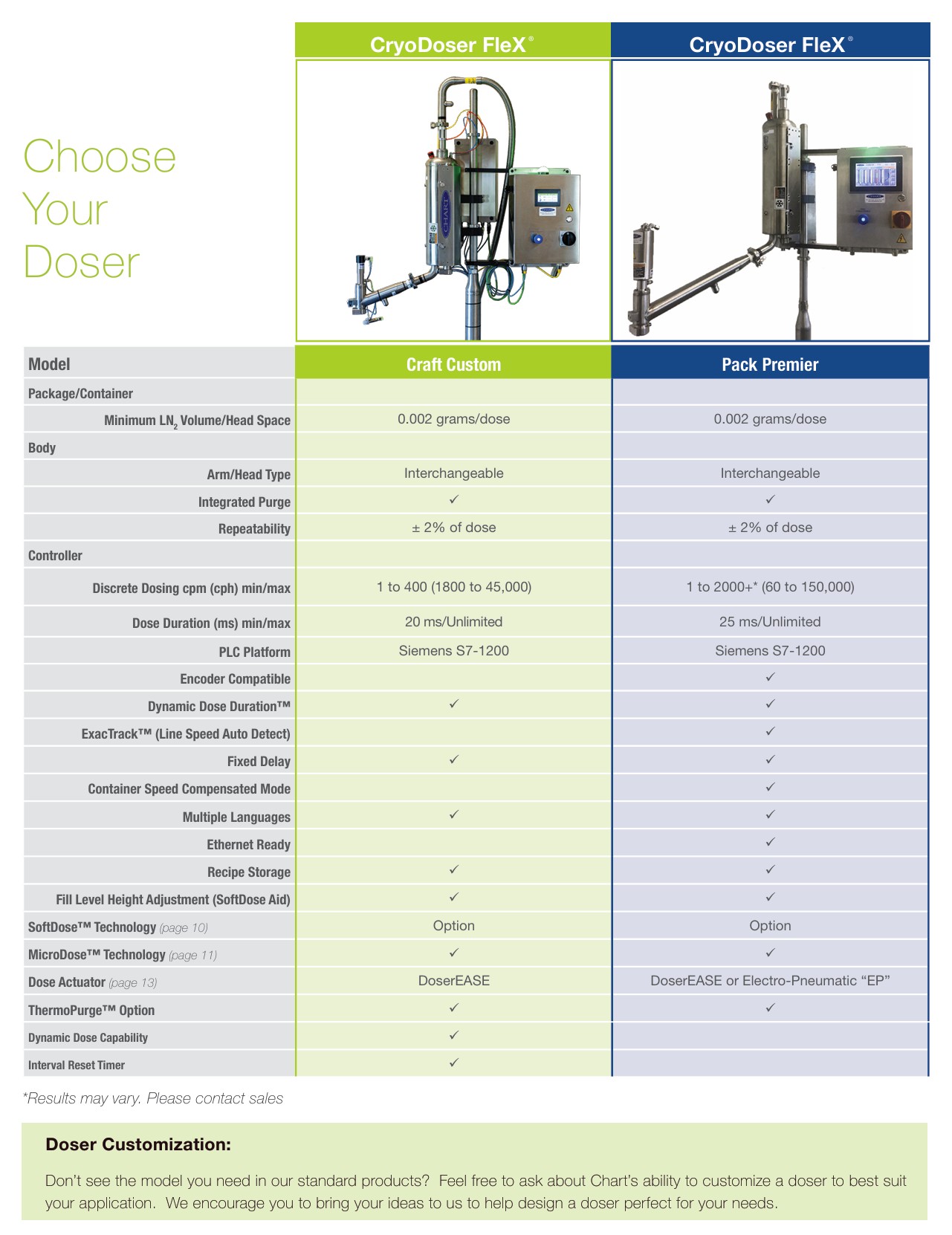

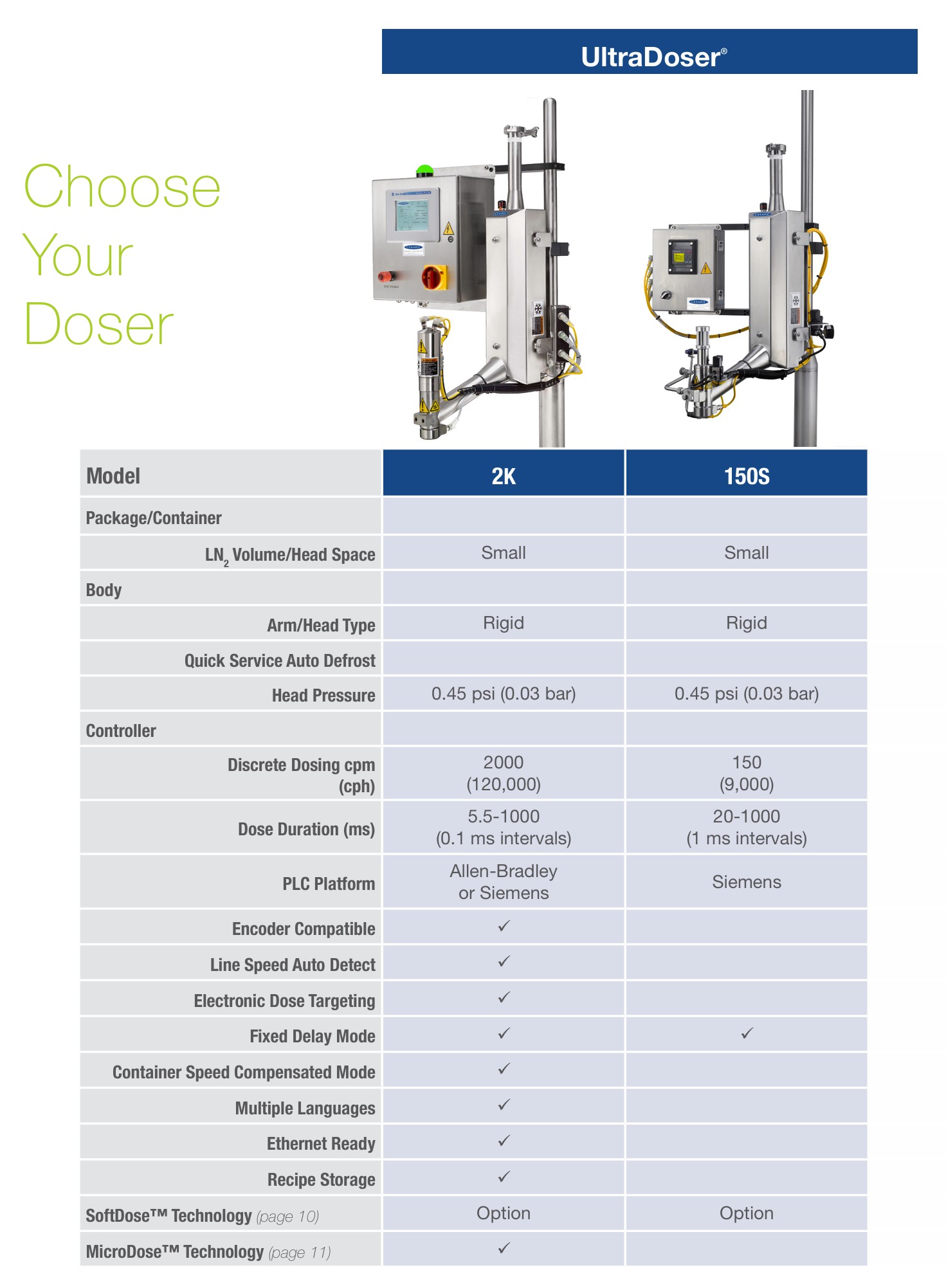

  • ⑤ 액체질소주입기 LN2 Doser
